A Practical Extruded Heatsink Calculator for Faster Thermal Design Decisions
做散熱設計，最麻煩的通常不是公式本身，而是那些永遠會跟著條件一起變動的問題。
這個瓦數需要多大的散熱片？鰭片要多高、間距要留多少？自然對流夠不夠，要不要加風扇？環境溫度從 25°C 變成 35°C，原本的設計還撐得住嗎？如果單片鋁擠散熱片不夠，該先加熱管、拉長擠型，還是乾脆換散熱架構？
這些問題當然可以問 AI，但實際操作幾次就會發現，真正花時間的不是得到答案，而是重新交代條件。每次都要說明熱功率、空間限制、環境溫度、允許溫升、安裝方向與是否有風扇；回答後還得確認它有沒有自行補資料、套錯假設，或把看似合理的建議當成可直接量產的結論。
同一個問題換個問法，答案可能又不同。對前期發想來說，這不一定是壞事；但在工程選型與跨部門溝通時，我需要的是一套可以重複使用、可追溯、條件一致的工具。
所以做了一個鋁擠散熱片計算器。
它不是要取代工程師，是先把第一輪問題算清楚
這個工具的目標很單純：讓散熱設計的第一輪選型，不必從一張空白紙開始。
使用者輸入熱功率、最高允許溫度、環境溫度與基本空間條件後，工具會依照設定的邊界條件，推算可行的鋁擠散熱片組合，包含鰭片間距、鰭高、底板尺寸、外型比例，以及是否需要搭配熱管。
它不只丟出一組看起來最漂亮的尺寸，也會說明這個解是被哪一個限制卡住。可能是可用高度不夠、鰭片間距太窄、自然對流能力已經接近上限，或是單片散熱片本身無法再有效增加散熱面積。
這件事很重要，因為工程設計不是找到一個數字就結束，而是要知道設計為什麼停在這裡。
工具也會保留次佳方案，讓使用者看見不同選擇之間的差距。有些情況下，最佳解與次佳解只差一點熱阻，卻可能在擠型長度、材料成本、加工難度或裝配空間上差很多。這些資訊不會直接替人做決策，但能讓討論更快進入真正該討論的地方。
做不到時，不該只得到一句「做不到」
我不太喜歡工具在碰到限制時，只丟出一個紅色警告說「不可行」。
工程現場真正需要的，是下一步。
當熱功率超過單片鋁擠散熱片的能力，計算器會進一步提出可操作的調整方向，包含增加風扇、加入熱管、拉長擠型長度、放寬鰭片高度限制，或重新評估系統允許溫升。每個方向都會對應尺寸變化與預期效果，讓使用者知道不是完全做不到，而是現有條件下需要交換什麼。
這也反映了計算器最想解決的問題：散熱設計很少有絕對正確的答案，更多時候是在性能、尺寸、成本、製造性與系統條件之間找平衡。

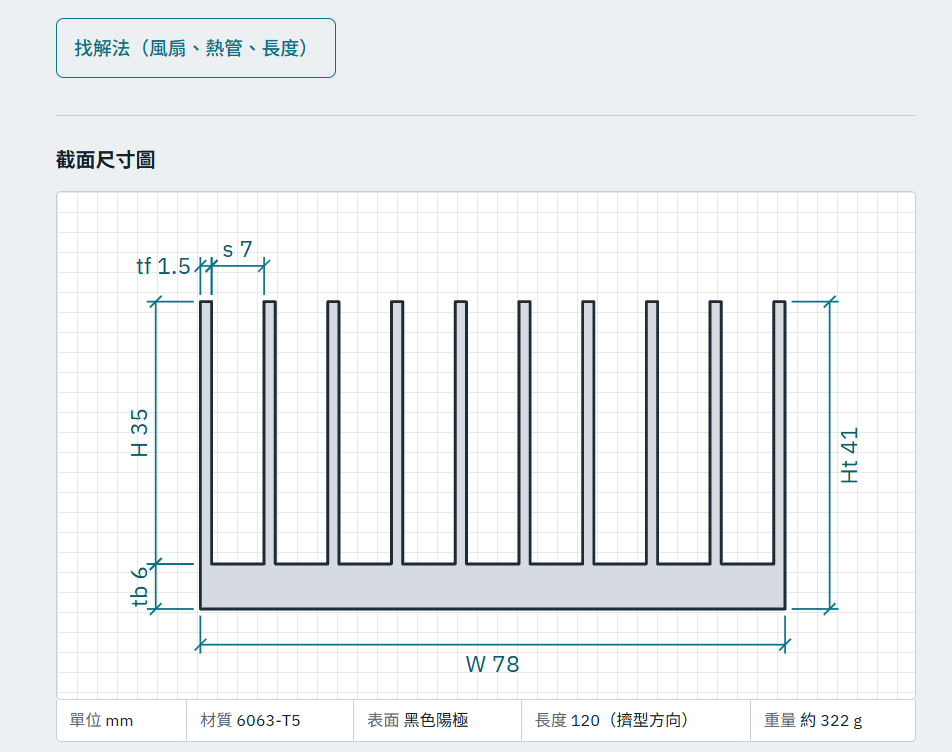

工具會提供尺寸圖，也支援下載可編輯的 DXF，讓初步結果可以更快進入 ID、ME、供應商或內部評估流程。它不是要直接產出量產圖面，而是把最前面那段反覆猜測、反覆問人、反覆改條件的時間縮短。
最佳化不能只給答案，還要告訴你答案怎麼來
市面上很多計算工具會給出一個結果，但使用者不知道它是否真的比較好，也不知道背後犧牲了什麼。
這個工具採用的做法比較接近窮舉與條件篩選。它會在設定範圍內檢查不同的鰭片數量、間距、高度、底板尺寸與散熱面積組合，再根據熱阻、空間與製造限制排除不合理的方案。
最後留下來的，不只是一個數字，而是一組附帶理由的選擇。
在鋁擠設計裡，很多看似理想的結果，最後往往不是卡在熱學，而是卡在製造。鰭片做得太高、太薄，可能不利於擠型；間距壓得太小，自然對流反而不一定更有效；底板做得太厚，重量與成本又會往上走。最好的散熱解，常常不是熱阻最低的那一組，而是在可製造、可組裝與可接受成本之下，最合理的那一組。
這也是為什麼工具需要把限制說出來，而不是只秀出最佳答案。
我最在意的，是它有沒有假裝自己很準
散熱估算本來就有誤差。
材料表面處理、實際風場、機構遮蔽、接觸熱阻、螺絲鎖附力道、TIM 厚度、PCB 發熱分布與安裝方向，都會影響最後結果。紫色陽極表面有時候比黑色多降幾度，聽起來像是顏色造成差異，但背後可能還混著表面處理條件、發射率、實際量測環境與樣品差異。只用一個單一原因解釋，通常太快了。
所以這個工具不會假裝自己可以取代 CFD 或實測。
目前它定位為前期估算工具，誤差範圍約在 ±30～50%，適合用在概念選型、方案比較、初步報價與跨部門溝通。它內建驗證頁面，公開列出模型參考了哪些公開資料、哪些條件下可能偏樂觀，以及使用者該怎麼解讀結果。
如果手上已有實測資料，也可以輸入一筆測試值，將模型校正得更貼近自己的產品與測試環境。這不是讓工具突然變成絕對準確，而是讓它從通用估算，逐漸靠近實際開發條件。
所有計算都在瀏覽器內完成，不需要登入，輸入的條件也不會上傳。對很多還在評估中的專案來說，這至少能讓前期討論更安心一點。
AI 很適合一起做工具，但不能代替驗證
這個工具也是我和 AI 一步步做出來的。
AI 在這個過程中確實很有用。它能幫忙整理公式、拆解介面邏輯、產生程式草稿、檢查一些容易漏掉的例外條件，也能協助我把複雜的工程概念整理成比較容易使用的流程。
但我也踩過不少坑。AI 很會給看起來完整的答案，卻可能把假設藏在句子裡；它可以很快寫出一段程式，卻不代表每個邊界條件都適合真實產品。尤其碰到熱學、材料、製程與實測結果時，最後仍然要回到資料來源、公式條件與工程判斷。
所以我沒有把 AI 當成替我完成散熱設計的人，而是把它當成一起整理問題、加快迭代的協作工具。
計算器也一樣。它不會替你簽核設計、不會替你承擔量產風險，更不能跳過樣品測試。但如果它能讓第一輪選型更快、讓設計討論更具體、讓團隊少花幾天在來回確認基本條件上，我覺得它就已經有價值了。
