一顆 CPU 在運作時，真正發熱的位置其實很小。

你看到的 CPU 金屬上蓋、散熱器底座、熱管、大片鰭片，都是為了處理這件事：把集中在一小塊晶片上的熱，搬到更大的面積，再交給空氣帶走。

很多人會看散熱器有幾根熱管、鰭片有多大、風扇轉速有多高，但散熱效果不是單看某一個零件。它是一整條熱傳路徑的結果。

CPU 內部的熱，得先穿過晶片封裝、導熱介質與金屬上蓋，進入散熱器底座；接著透過熱管或均熱板，把熱帶往鰭片；最後由風扇推動空氣，把熱排出機殼。

任何一段卡住，前面做得再好，溫度還是會上去。

熱不是直接「跑到風扇」，而是一段一段被搬出去

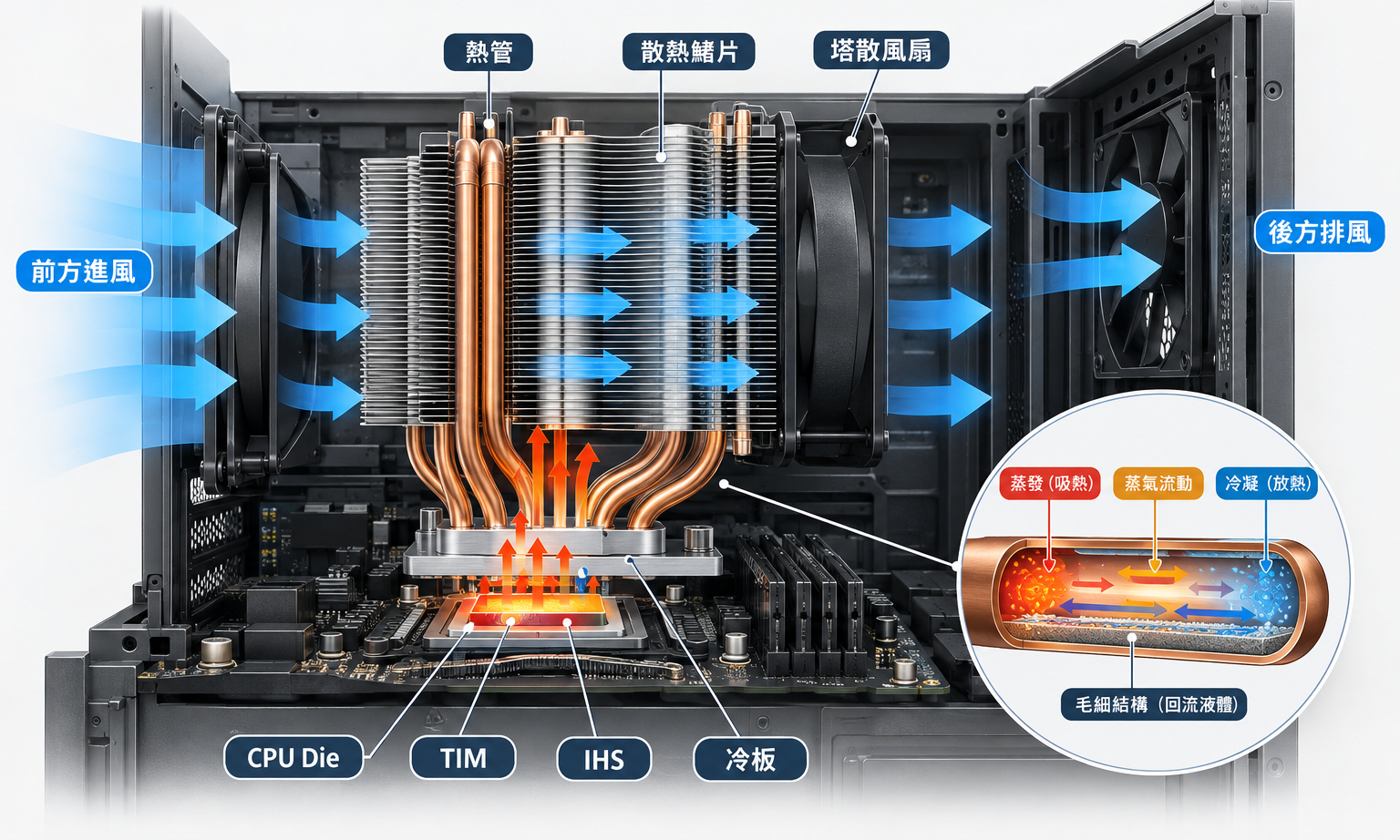

CPU Die → TIM → IHS → 散熱膏 → 冷板／底座 → 熱管或均熱板
→ 散熱鰭片 → 空氣 → 機殼外

這條路徑裡，有些地方主要靠固體導熱，有些地方靠液體相變搬運熱量，最後則靠空氣對流把熱帶走。

CPU 散熱原理的核心，其實不複雜：熱會從高溫處往低溫處移動。但真正難的地方在於，CPU 的熱量密度非常高，熱源面積又小，必須在有限空間內快速把熱擴散出去。

同樣是 150W 的熱，分散在一大片金屬板上，處理起來相對容易；若集中在小小一塊 CPU Die 上，局部溫度就很容易快速升高。

這也是為什麼一顆看似不大的 CPU，卻可能需要一整組雙塔散熱器，甚至 360mm 水冷排來處理。

CPU Die，熱真正開始的地方

CPU Die 是處理器內真正執行運算的矽晶片，它不一定等於你肉眼看到的整片 CPU 面積，而是藏在金屬上蓋底下的一小塊，或數塊晶片。

當 CPU 執行遊戲、編譯程式、影片輸出、AI 運算或大量多工工作時，電晶體持續切換，消耗的電能大部分最後都會變成熱。

問題在於，這些熱不是均勻地分散在整顆 CPU 上。

某些核心、快取區域或高負載運算單元，可能比其他地方熱得多。這就是大家常聽到的 hotspot，也就是局部熱點。

散熱器面對的第一個挑戰，不只是把平均溫度降下來，而是要盡快把這些局部熱點的熱帶離晶片。

CPU 熱傳導路徑

TIM 和 IHS，先把熱帶出晶片封裝

CPU Die 上方通常會有一層 TIM，也就是 Thermal Interface Material，中文常稱導熱介質。

它的工作是填補 Die 與金屬上蓋之間極細微的空隙，讓熱可以更有效率地傳出去。這一層可能是導熱膏、導熱墊，部分產品則會使用銲料。

再往上，就是 IHS，Integrated Heat Spreader，常被稱為 CPU 金屬上蓋。

IHS 的功能不是直接把所有熱散掉，而是先把原本集中在小面積 Die 上的熱，擴散到更大的金屬表面。因為散熱器底座接觸的是 IHS，不是直接接觸矽晶片。

可以把它想成一個熱量轉運平台。

CPU Die 的面積有限，熱非常集中；IHS 把熱擴散後，散熱器就有更大的接觸面積可以接手。這一步做得不好，後面的散熱器再大也很難完全補救。

有些高階 CPU 為了降低內部熱阻，會使用銲接方式把 Die 與 IHS 結合。相較於一般導熱膏，銲料通常能提供更好的導熱能力，但設計、製程與成本也會提高。

所以大家在討論某顆 CPU「很熱」時，不能只看功耗。Die 的位置、封裝方式、IHS 厚度與內部導熱介質，都會影響熱能是否容易離開核心。

散熱膏，填平兩塊金屬之間看不見的縫

IHS 和散熱器冷板看起來都是平的，但放到微觀尺度，其實表面充滿細小凹凸。

如果兩塊金屬直接壓在一起，中間仍會殘留許多空氣間隙。空氣的導熱能力很差，這些微小空隙就會變成熱阻，讓 CPU 的熱不容易傳到散熱器。

散熱膏的用途，就是填補這些不平整的地方。

它不是越厚越好。

散熱膏太少，可能填不滿表面空隙；塗得太厚，反而會形成較厚的介質層。多數散熱膏的導熱能力雖然遠高於空氣，但通常仍比不上銅或鋁。理想狀態是用足夠的量填平縫隙，並讓 IHS 與冷板維持良好接觸。

這也是為什麼安裝壓力很重要。

扣具設計、螺絲鎖附順序、冷板平整度與 IHS 的形狀，都會影響接觸壓力。如果散熱器沒有壓好，或壓力分布不平均，CPU 某一側可能更容易形成熱點。

冷板不是只是一塊金屬，它決定熱能怎麼進入散熱器

散熱器最底部、直接壓在 CPU 上的部分，通常稱為冷板或底座。

塔式風冷常見的是銅底座，或熱管直接接觸 CPU 的設計。水冷頭則通常有一塊銅製冷板，底下搭配微流道結構，讓冷卻液帶走熱。

冷板在 CPU 散熱原理裡，扮演的是第一段熱擴散器。

它得先快速接住 IHS 傳來的熱，再把熱導向熱管、均熱板或水冷液。冷板材質常選用銅，是因為銅的導熱能力高，能快速把集中熱量帶往其他區域。

不過，銅也比較重、成本較高、加工難度也更高。許多散熱器會在關鍵導熱區使用銅，鰭片則使用鋁，讓成本、重量與散熱面積取得平衡。

熱管怎麼把熱搬到鰭片？

風冷散熱器最有意思的零件，通常就是那幾根彎彎的熱管。

熱管不只是一根實心銅管，靠金屬把熱傳到鰭片。核心不是單純導熱，而是利用內部液體的蒸發與冷凝，快速搬運熱量。

一根熱管通常由密封金屬管、少量工作液體與內部毛細結構組成。

當熱管底部接觸到冷板與 CPU 熱源時，內部液體受熱蒸發成氣體。蒸氣會往溫度較低的另一端移動，也就是靠近鰭片的區域。

當蒸氣在鰭片端放熱後，又會凝結回液體。接著液體透過內部毛細結構，回到熱管底部重新吸熱。

這個循環持續進行，熱就能從 CPU 附近，被快速轉移到更大面積的鰭片區。

它不像幫浦那樣主動推動液體，而是靠相變與毛細作用完成循環。所以熱管雖然結構不複雜，但管徑、內部結構、液體填充量、彎折方式與擺放角度，都會影響實際效能。

熱管數量也不等於絕對散熱能力。

六根熱管的散熱器，不一定一定贏過四根熱管的產品。底座設計、熱管與 CPU 熱源的對應位置、鰭片面積、風扇風量、鰭片阻抗與整體結構，都會一起決定表現。

散熱鰭片的工作，是把熱交換面積放大

熱從 CPU 經過冷板與熱管之後，最後會被帶到散熱鰭片。

鰭片本身通常是薄薄的鋁片，一片一片堆疊成塔狀。它們的目的不是儲存熱，而是提供大量表面積，讓熱可以與空氣交換。

一塊實心金屬雖然也能吸熱，但表面積有限。把金屬做成大量薄片後，和空氣接觸的總面積會大幅增加，空氣就能帶走更多熱。

所以散熱器看起來像一座金屬森林，不是為了視覺效果，而是為了讓熱有更多出口。

鰭片設計裡，厚度、間距、形狀與排列方式都很重要。

鰭片太密，表面積雖然大，但空氣不容易穿過，風扇需要更高靜壓；鰭片太疏，風阻較低，卻可能浪費可用空間。散熱器設計要在風量、噪音、製造成本與散熱效率之間找平衡。

這也是為什麼有些散熱器看起來很大，卻不一定適合低轉速靜音風扇；有些產品鰭片密度較低，反而更適合低噪音使用情境。

風扇做的不是降溫，而是把熱空氣換掉

風扇本身不會製造冷空氣。

它真正做的事，是讓空氣持續穿過高溫鰭片，帶走鰭片上的熱，再把熱空氣送往機殼其他區域或直接排出機殼。

如果沒有風扇，鰭片周圍的空氣會逐漸變熱，與鰭片之間的溫差變小，散熱效率也會下降。風扇透過持續換氣，讓較冷的空氣進入鰭片間，維持熱交換所需要的溫差。

但這裡還有最後一個常被忽略的問題：熱要排到哪裡去？

如果 CPU 散熱器把熱送到機殼內，但機殼沒有足夠進風與排風，熱空氣會留在系統裡。這時 CPU 散熱器吸到的是已經升溫的空氣，顯示卡、主機板與儲存裝置也會一起受到影響。

所以 CPU 散熱不是散熱器單打獨鬥。

它和機殼風道、進風量、排風位置、顯示卡熱量，以及室溫都有關係。散熱器負責把熱從 CPU 搬到空氣裡，機殼則要負責把這些熱空氣送出去。

為什麼同一顆 CPU，換散熱器後溫度差很多？

因為 CPU 散熱原理不是只有「散熱器夠不夠大」這件事。

溫度表現其實受到整條熱傳路徑影響：

環節	可能影響溫度的因素
CPU Die	功耗、核心負載、局部熱點、封裝設計
TIM 與 IHS	導熱材料、封裝結構、熱擴散效率
散熱膏	塗布量、導熱性能、接觸完整度
冷板	材質、平整度、接觸壓力、底座面積
熱管或均熱板	數量、位置、管徑、內部結構、熱傳能力
散熱鰭片	面積、密度、厚度、排列與風阻
風扇	風量、靜壓、轉速曲線與噪音
機殼風道	進風、排風、內部阻礙與熱空氣堆積
使用環境	室溫、灰塵、擺放空間與環境通風
